125K ID 卡读取 ID 号

一、ID卡基本概念介绍​

ID卡又称射频ID卡，工作频率在125KHz。现在市场采用的多是一种无源、唯一序列号的ID卡片，制造厂家在产品出厂前已将此序列号固化，不可更改。 目前主流的ID卡为EM4100系列以及与其兼容的卡。

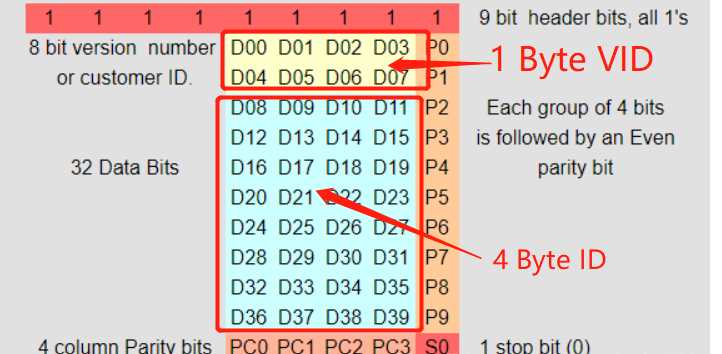

每个ID卡内部存储有5个字节的序列号，其中一个字节存储VID号，剩下四个字节存储ID号，我们平时在ID卡或钥匙扣上看到的那串数字就是用这四个字节的ID号的十进制形式标识出来的。下图为EM4100系列卡的内部存储按位(bit)方式展示出来的结构图:

IdCardMap

二、实现功能描述​

本例要实现的功能为Core控制ID卡读卡模块不停的搜寻周围的ID卡，当有效的ID卡靠近之后，即可检测出其VID号和ID卡号，最后将VID和ID卡号以十进制的方式在电脑串口调试终端上输出。

三、接线图​

layout

四、材料清单​

名称推荐购买链接（或者你可以自己制作）模块/芯片硬件资料下载
125K ID卡读卡模块125K ID卡读卡模块(包含天线线圈)购买链接购买链接中已有相关资料
声明：这里推荐的购买链接仅供参考，您完全可以去其他商家或渠道购买，只要功能相似即可，如果需要更低的成本建议自己开发硬件模块或定制。

product0

五、完整代码​

--配置USB以虚拟串口模式工作，波特率115200，这样print()函数的内容就会打印到电脑串口终端上面
LIB_UsbConfig("CDC")
--设置ID卡读卡器模块占用TX0和RX0引脚
LIB_IdCardReaderConfig("UART0")
--开始大循环
while(GC(1) == true)
do
    --查询是否读到ID卡
	id_found,vid,id = LIB_IdCardReaderGetContent()
	if id_found == 1 then
		--将读取到的vid和id号以十进制形式打印输出
		print(string.format("VID:%03d  ID:%010d\r\n", vid, id))
	end
end
如果感兴趣，上面代码中出现的LIB开头的库函数可以在 API文档 中通过Ctrl+F查询。

六、代码运行结果​

在电脑端运行的调试助手上，我们可以看到如下打印输出信息：

result

这里前后用了三个ID卡进行打卡操作，三个ID卡的卡号如下图：

result1
