烧录器硬件介绍

一. 硬件构成​

跨界32离线烧录器由C2M Mini主控板 + CMB底板上下两部分构成，C2M Mini主控板运行Lua脚本代码并实现了整个烧录逻辑，底板提供了下载按钮、两个烧录成功/失败指示led红绿灯、用于连接目标mcu芯片的SWD接口，以及USB口（可用来更新脚本代码、烧录用的Bin文件、烧录日志打印、授权烧录次数等)。

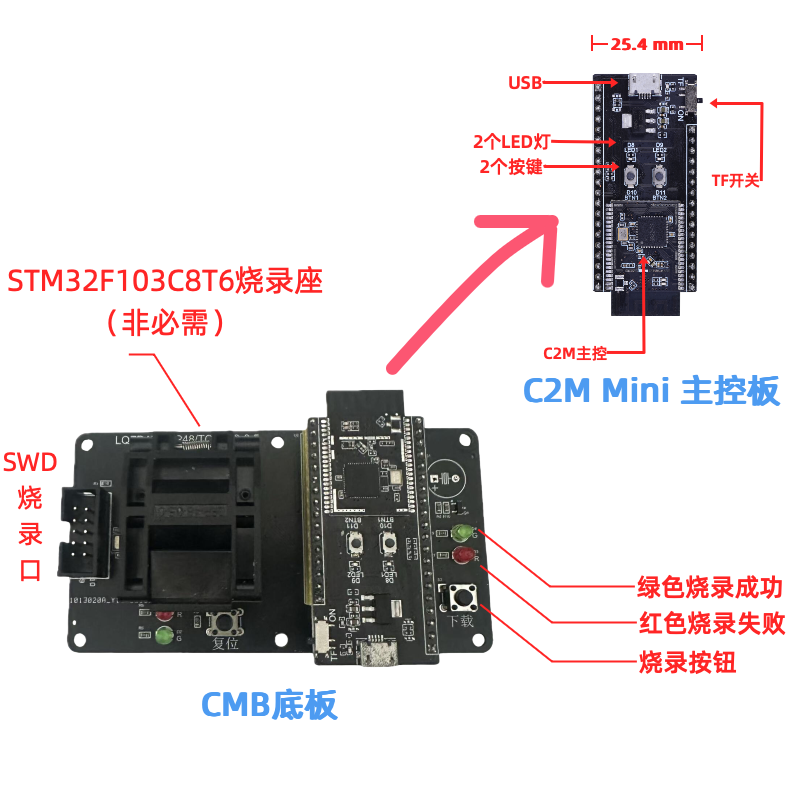

硬件构成

二. 关于 C2M Mini 主控板​

C2M Mini 是一款基于 ShineBlink C2M 低代码 IoT 模组的核心开发板，上手简单实用门槛低，用户仅需简单的几行代码就可以实现各种复杂的物联网智能硬件的开发。更多关于 ShineBlink C2M 低代码 IoT 模组的资料感兴趣的用户可参看本网站内的 编程学习板 -> C1/C2 Mini 栏目内容。

C2Mini

三、关于 CMB 底板​

CMB 底板十分简单，主要提供了1个烧录按钮，两个烧录成功/失败指示led红绿灯，以及用于连接目标mcu芯片的SWD接口。其他的和STM32F103C8T6相关的QFP48烧录座、晶振、复位按钮、led灯都不是必须可无需焊接，板上集成C8T6的烧录座主要是因为这款芯片遇到的比较多，就顺道集成了它的烧录座子。

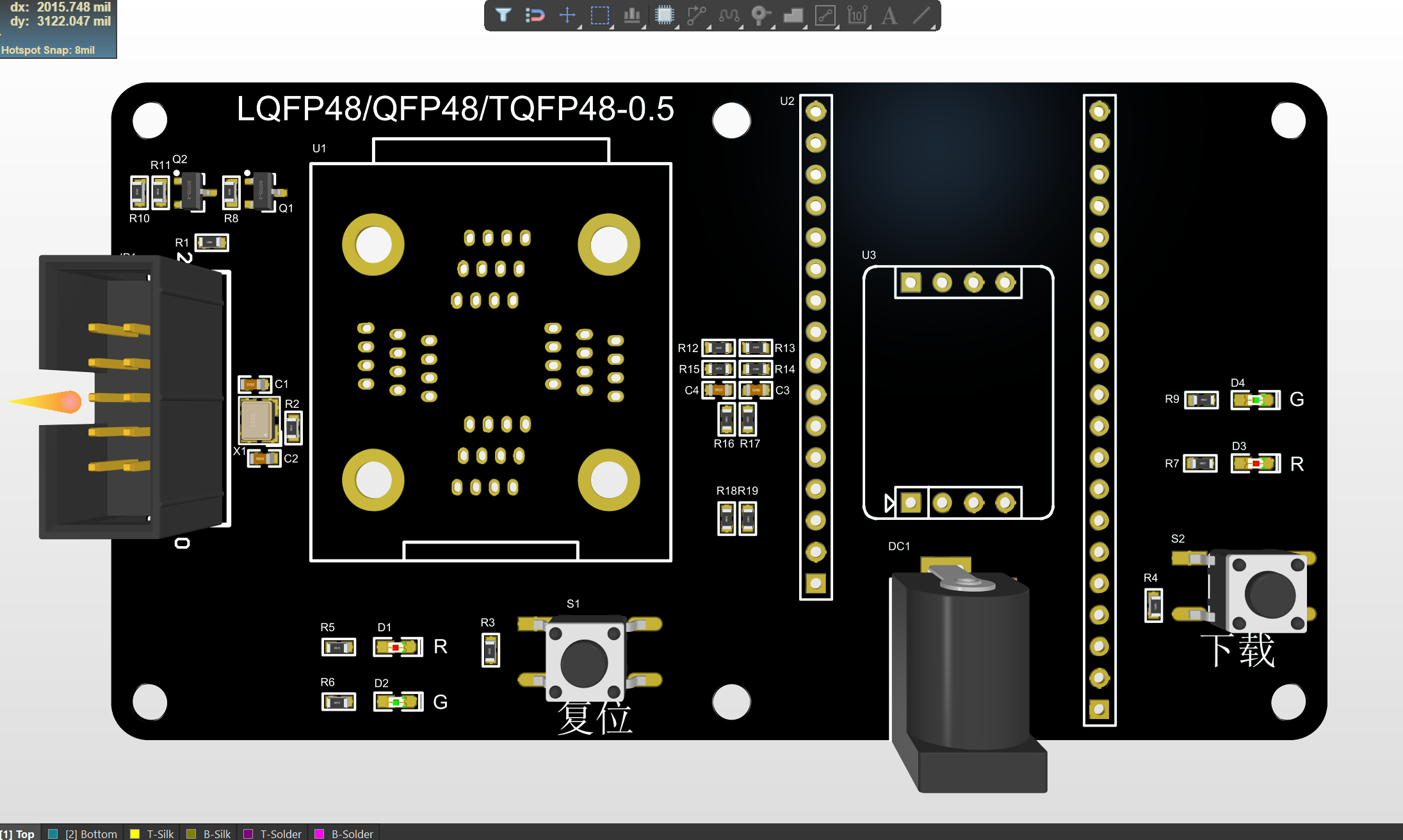

CMB底板

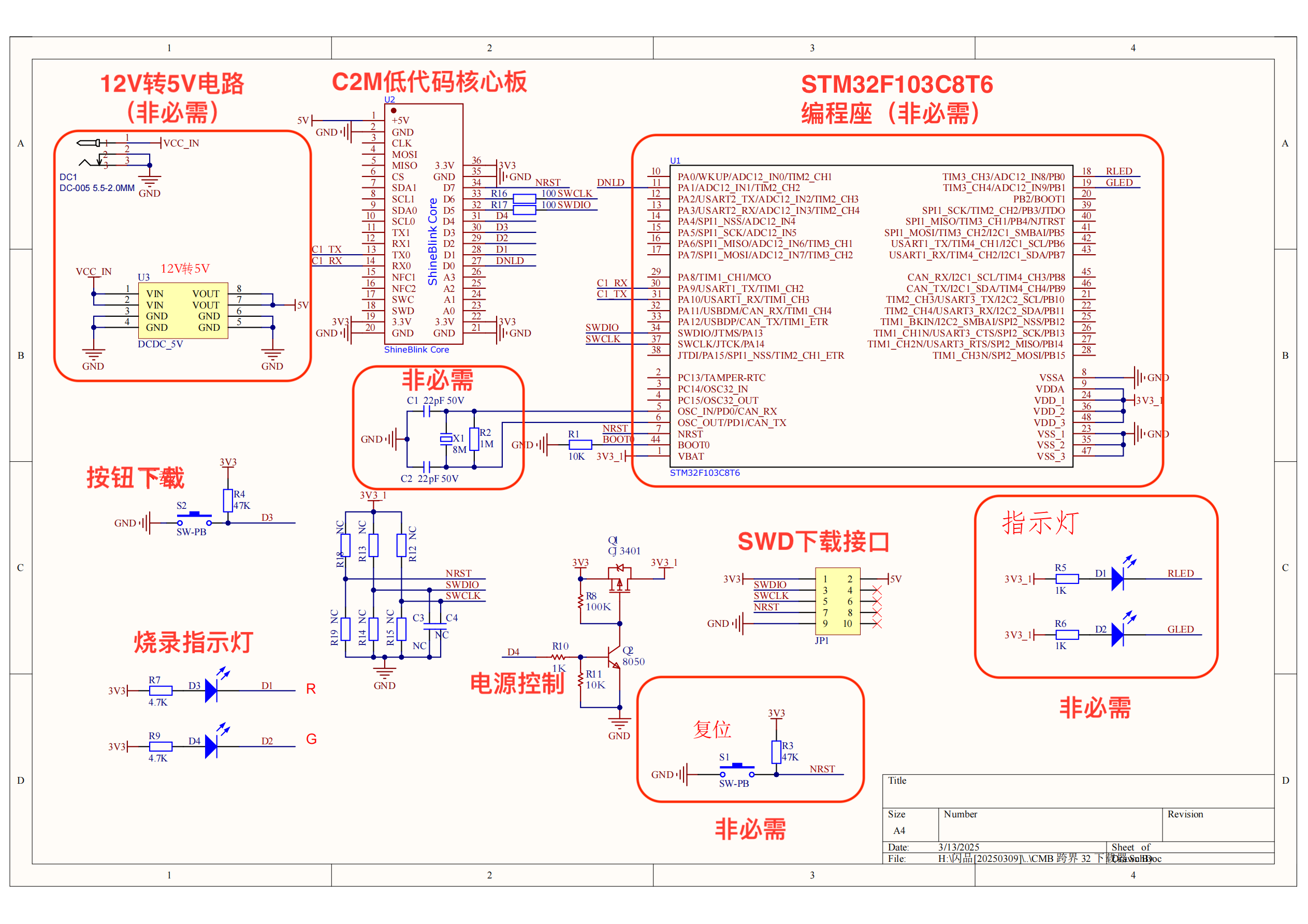

CMB 底板的电路原理图如下：

sch
